Numer części |
VRPRL05002 |
|
Jednostka |
Sztuka |
|
Zastosowanie |
- Do wytwarzania stałego i niższego ciśnienia na przyłączu U (w przypadku wahań ciśnienia w układzie)
- Wysokie ciśnienie i umiarkowany strumień objętości
- Montowany między przewodami
- Do stosowania w układzie działającym dwustronnie |
|
Właściwości |
- Wykonanie: poszczególne elementy w obudowie
- Składa się z zaworu redukcyjnego i zaworu zwrotnego
- Ciśnienie wyjściowe jest ograniczone do zewnętrznego ciśnienia szczytowego |
|
Informacje techniczne |
- Uwaga: W celu zapewnienia sprawnego działania konieczne jest podłączenie DR (korekta/wyciek) bez ciśnienia w kierunku zbiornika lub do przewodu powrotnego
- Typ 002 jest wyposażony w przycisk regulacyjny |
|
Rodzaj regulacji |
za pomocą pokrętła |
|
Przyłącze |
3/8" dBd |
|

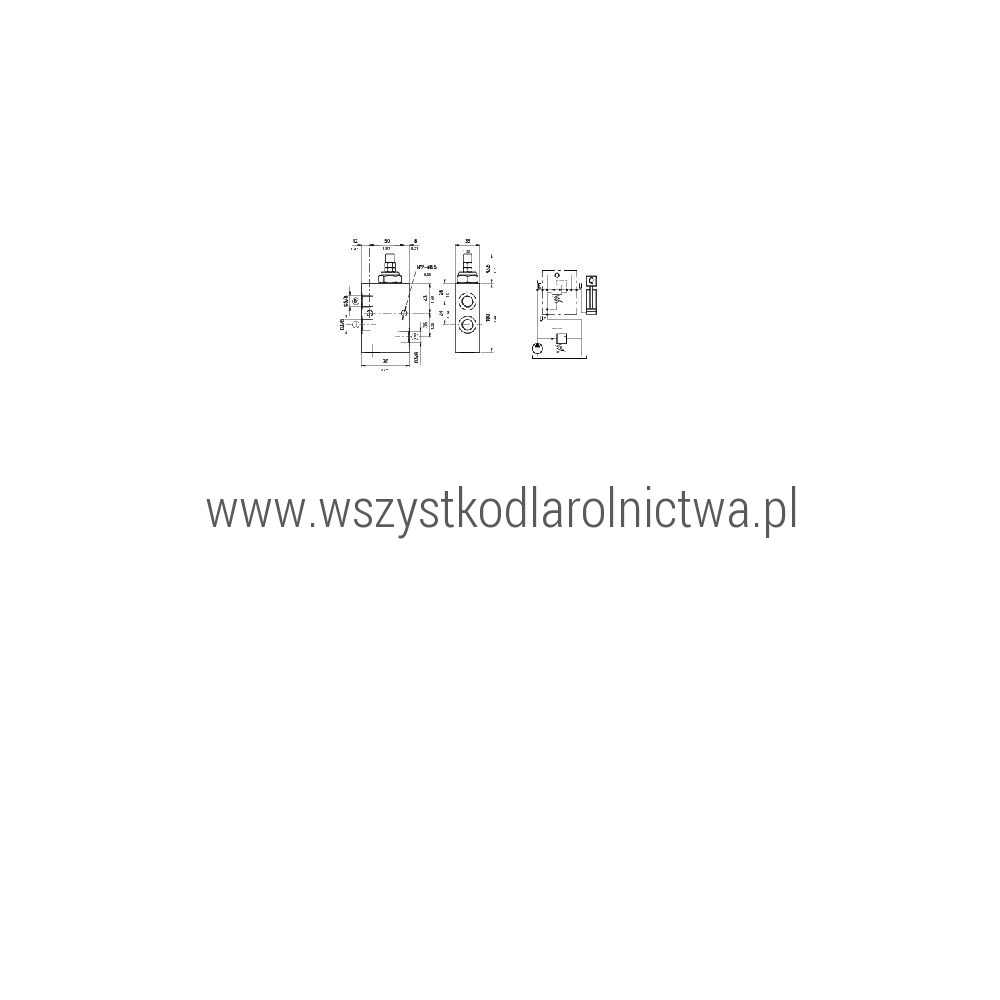

C Szerokość |
35 mm |
|

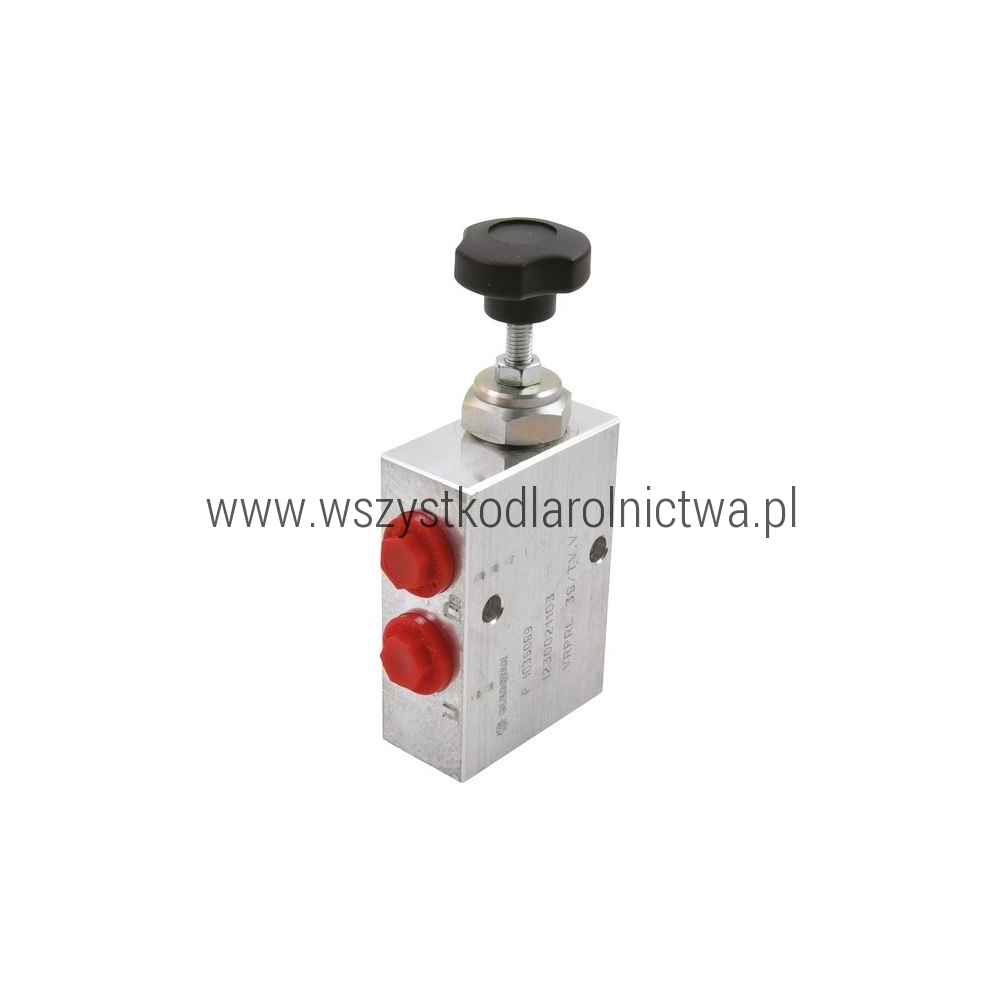

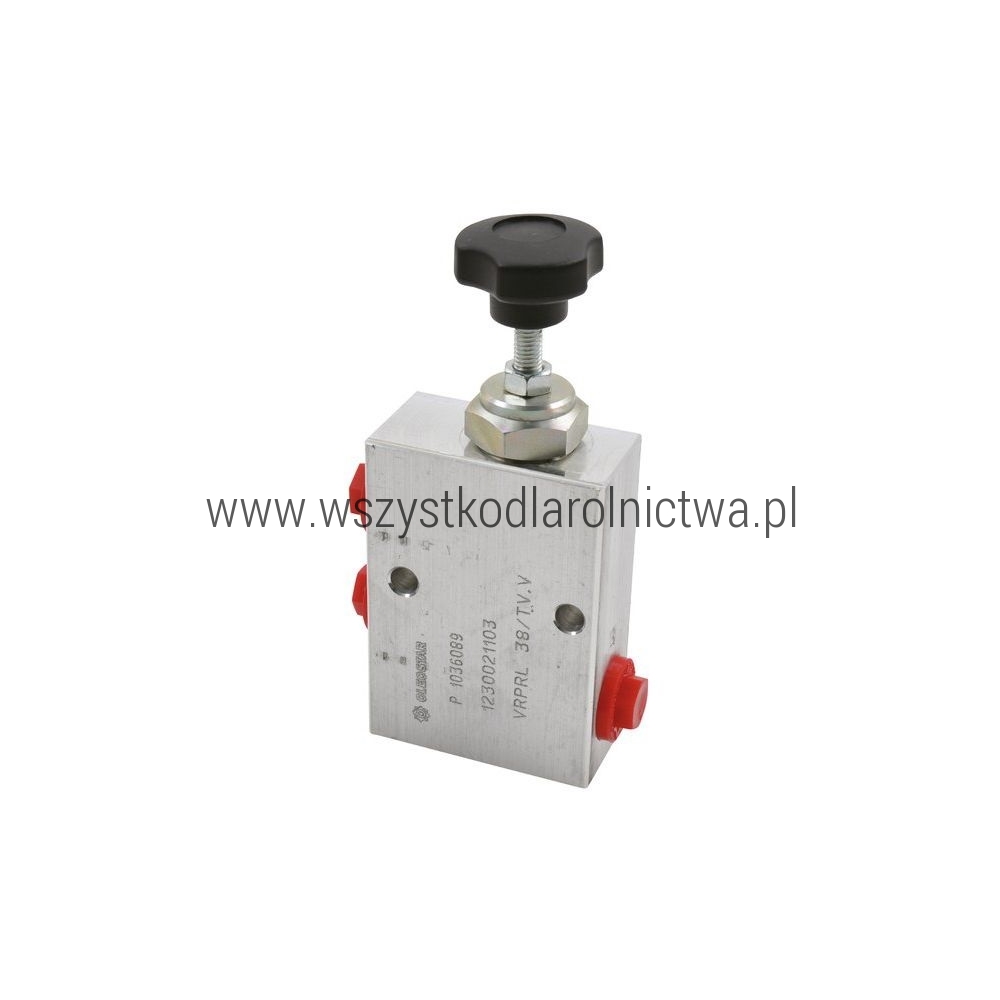

Typ |
Zawór sprężynowy, w obudowie aluminiowej |
|
B B |
100 mm |
|
Przepływ max. |
20 L/m |
|
A A |
70 mm |
|
Pasuje do |
Przewidziany do montażu w przewodzie |
|
Listwa podłogowa |
Zawór montażowy do przewodu |
|
Zakres ciśnienia |
40 - 110 BAR |
|
Przepływ |
Do 50 l/min |
|
Uwaga |
Aby zapewnić prawidłowe działanie, przyłącze wyrównawcze i przyłącze oleju wyciekowego (DR) należy konieczne poprowadzić do zbiornika w stanie bezciśnieniowym. |
|
Materiał |
Aluminium |
|
H Wysokość całkowita |
143.5 mm |
|
Ciśnienie robocze max. |
210 BAR |
