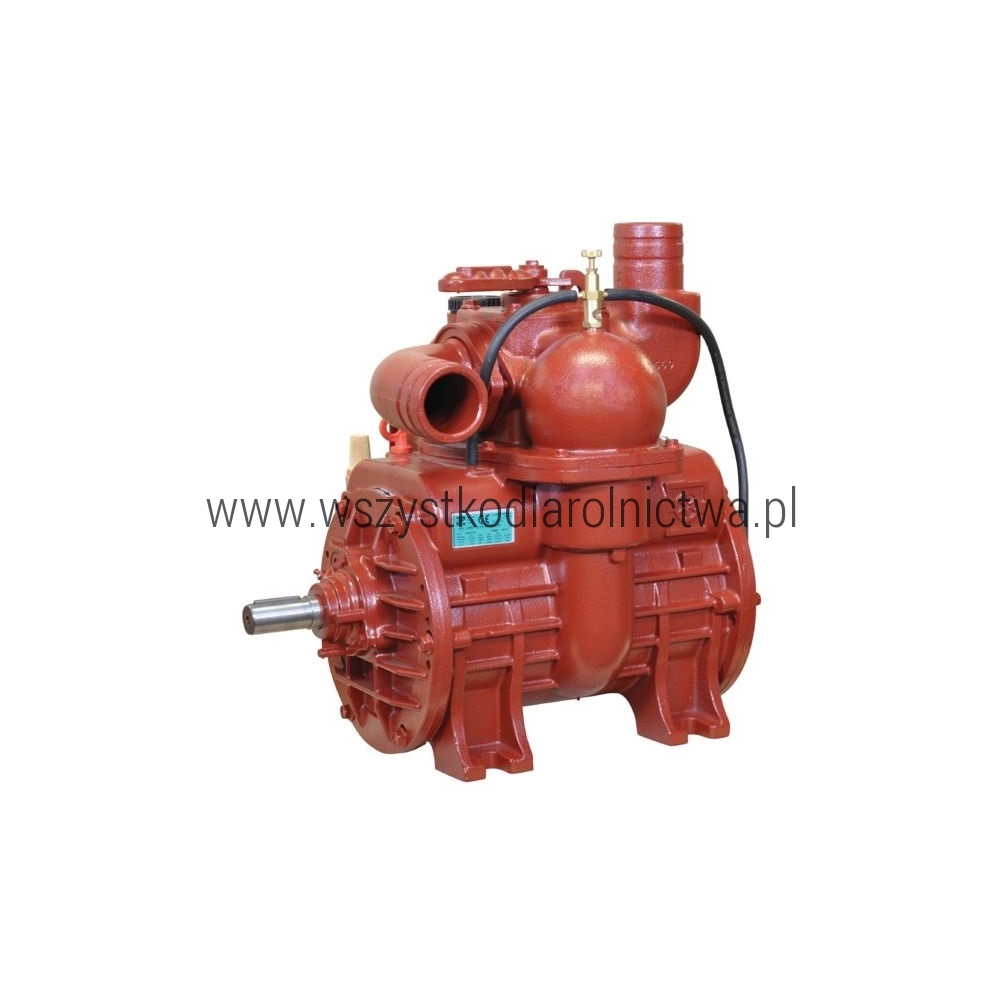

Numer części |
MEC11000PB |
|
Jednostka |
Sztuka |
|
Specyfikacje |
- Pompy serii MEC II wyposażone są w automatyczny system zabezpieczający. W ten sposób można np. chronić wirnik oraz korpus wirnika w przypadku pęknięcia łopatki, przesuwając wirnik wraz z kołnierzem montażowym na dół.
Pompy z „systemem balastowym”, które można rozpoznać po znaku B na końcu numeru artykułu (np. MEC9000MB), mają w trybie próżniowym dłuższy czas pracy.
- Czas pracy w przypadku ciśnienia -0,95 bara sięga od 8 minut (standard) do maks. 15 minut. W przypadku -0,6 bara dozwolony jest tryb pracy ciągłej.
- Pompy serii MEC II dostarczane standardowo z trwałymi (odpornymi na wysoką temperaturę) łopatkami
- Pompy serii MEC II wyposażone są w wyświetlacz temperatury, dzięki czemu można odczytywać temperaturę podczas eksploatacji
- Za pośrednictwem otworu rewizyjnego można ustalić stan zużycia łopatek, na podstawie którego można stwierdzić, kiedy należy wymienić łopatki
- Każda pompa jest poddawana w fabryce kontroli końcowej, podczas której sprawdza się m.in. próżnię, uszczelnienie i smarowanie
- Dla każdej pompy tworzy się raport kontrolny na podstawie numeru seryjnego |
|
Korzyści |
- Minimalne koszty naprawy, dzięki zastosowaniu jedynego w swoim rodzaju automatycznego systemu zabezpieczającego
- Ponieważ pompy firmy B.P. są staranie testowane, kontrolowane i pakowane, zagwarantowane jest w stu procentach niezawodne uruchamianie |
|
Zastosowanie |
- Tego typu pompy próżniowe z łopatkami stosowane są głównie w rolnictwie do napełniania i opróżniania zbiorników z gnojowicą |
|
Właściwości |
- Pompy te mogą wytwarzać zarówno nadciśnienie, jak też podciśnienie |
|
Składa się z |
- Bez zaworu nadciśnieniowego (artykuł 0200013) i zaworu podciśnieniowego (artykuł 0155513)
- Pompy są dostarczane bez oleju smarowego (artykuł BP5070)
- Bez koła pasowego |
|
Informacje techniczne |
- Budowa numerów artykułów: MEC = seria, 9000 = typ, P = napęd za pomocą koła pasowego, B = system balastowy, A = automatyczne smarowanie
- W przypadku pomp bez automatycznego smarowania (bez „A” w numerze artykułu) pompa wyposażona jest w smarowanie wymuszone, regulowane za pomocą dyszy kroplowych. Automatyczne smarowanie dostępne na życzenie
- W przypadku pompy z automatycznym smarowaniem, ilość oleju smarowego jest ustawiona fabrycznie i nie można jej zmienić bez narzędzi
- W przypadku wymuszonego smarowania, np. automatycznego smarowania, należy przez cały czas kontrolować tę funkcję podczas eksploatacji
- Pompy z napędem za pomocą koła pasowego są prawoobrotowe. Wersja lewoobrotowa dostępna na życzenie
- Określenie kierunku obrotu odbywa się, gdy napędzana oś jest skierowana w stronę osoby, która na nią patrzy
- Olej, który należy stosować do smarowania łopatek: oryginalny olej firmy B.P. (numer artykułu BP5070) |
|
A |
211 mm |
|
B |
247 mm |
|
Q |
80 mm |
|
P |
80 mm |
|
i |
164 mm |
|
G [BSP] |
575 mm |
|
Maks. przepływ |
11137 L/m |
|
Zapotrzebowanie mocy przy maks ciśnieniu (kW) |
30 kW |
|
Zapotrzebowanie na moc [maks. podciśnienie] |
20 kW |
|
Obroty max. |
1400 r/min |
|
Ciężar |
146 kg |
|
C |
147 mm |
|
Podciśnienie max. |
0.95 BAR |
|
E |
63 mm |
|
F [BSP] |
22 mm |
|
L |
246 mm |
|
M [BSP] |
195 mm |
|
N |
195 mm |
|
O |
390 mm |
|
Maks. ciśnienie absolutne |
2.5 BAR |
|
Maks. ciśnienie względne |
1.5 BAR |
|
Pojemność zbiornika oleju smarowego |
3 l |
|
Przyłącze zaworu podciśnieniowego |
1.5 in |
|
Przyłącze zaworu bezpieczeństwa |
2 in |
|
D |
605 mm |
