Numer części |
MEC9000DLA |
|
Jednostka |
Sztuka |
|
Specyfikacje |
- Pompy serii MEC II wyposażone są w automatyczny system zabezpieczający. W ten sposób można np. chronić wirnik oraz korpus wirnika w przypadku pęknięcia łopatki, przesuwając wirnik wraz z kołnierzem montażowym na dół.
Pompy z „systemem balastowym”, które można rozpoznać po znaku B na końcu numeru artykułu (np. MEC9000MB), mają w trybie próżniowym dłuższy czas pracy.
- Czas pracy w przypadku ciśnienia -0,95 bara sięga od 8 minut (standard) do maks. 15 minut. W przypadku -0,6 bara dozwolony jest tryb pracy ciągłej.
- Pompy serii MEC II dostarczane standardowo z trwałymi (odpornymi na wysoką temperaturę) łopatkami
- Pompy serii MEC II wyposażone są w wyświetlacz temperatury, dzięki czemu można odczytywać temperaturę podczas eksploatacji
- Za pośrednictwem otworu rewizyjnego można ustalić stan zużycia łopatek, na podstawie którego można stwierdzić, kiedy należy wymienić łopatki
- Każda pompa jest poddawana w fabryce kontroli końcowej, podczas której sprawdza się m.in. próżnię, uszczelnienie i smarowanie
- Dla każdej pompy tworzy się raport kontrolny na podstawie numeru seryjnego |
|
Korzyści |
- Minimalne koszty naprawy, dzięki zastosowaniu jedynego w swoim rodzaju automatycznego systemu zabezpieczającego
- Ponieważ pompy firmy B.P. są staranie testowane, kontrolowane i pakowane, zagwarantowane jest w stu procentach niezawodne uruchamianie |
|
Zastosowanie |
- Tego typu pompy próżniowe z łopatkami stosowane są głównie w rolnictwie do napełniania i opróżniania zbiorników z gnojowicą |
|
Właściwości |
- Pompy te mogą wytwarzać zarówno nadciśnienie, jak też podciśnienie |
|
Składa się z |
- Pokrywa wału przegubowego w zestawie
- Bez zaworu nadciśnieniowego (artykuł 0200013) i zaworu podciśnieniowego (artykuł 0155513)
- Pompy są dostarczane bez oleju smarowego (artykuł BP5070) |
|
Informacje techniczne |
- Budowa numerów artykułów: MEC = seria, 9000 = typ, D = napęd bezpośredni 1000 obr./min, L = lewoobrotowy, R = prawoobrotowy, A = automatyczne smarowanie, B = system balastowy
- W przypadku pomp bez automatycznego smarowania (bez „A” w numerze artykułu) pompa wyposażona jest w smarowanie wymuszone, regulowane za pomocą dyszy kroplowych
- W przypadku pompy z automatycznym smarowaniem, ilość oleju smarowego jest ustawiona fabrycznie i nie można jej zmienić bez narzędzi
- W przypadku wymuszonego smarowania, np. automatycznego smarowania, należy przez cały czas kontrolować tę funkcję podczas eksploatacji
- Określenie kierunku obrotu odbywa się, gdy napędzana oś jest skierowana w stronę osoby, która na nią patrzy
- W przypadku napędu bezpośredniego pompy (np. za pomocą maszyny pociągowej) musi być ona napędzana w sposób lewoobrotowy
- Olej, który należy stosować do smarowania łopatek: oryginalny olej firmy B.P. (numer artykułu BP5070) |
|

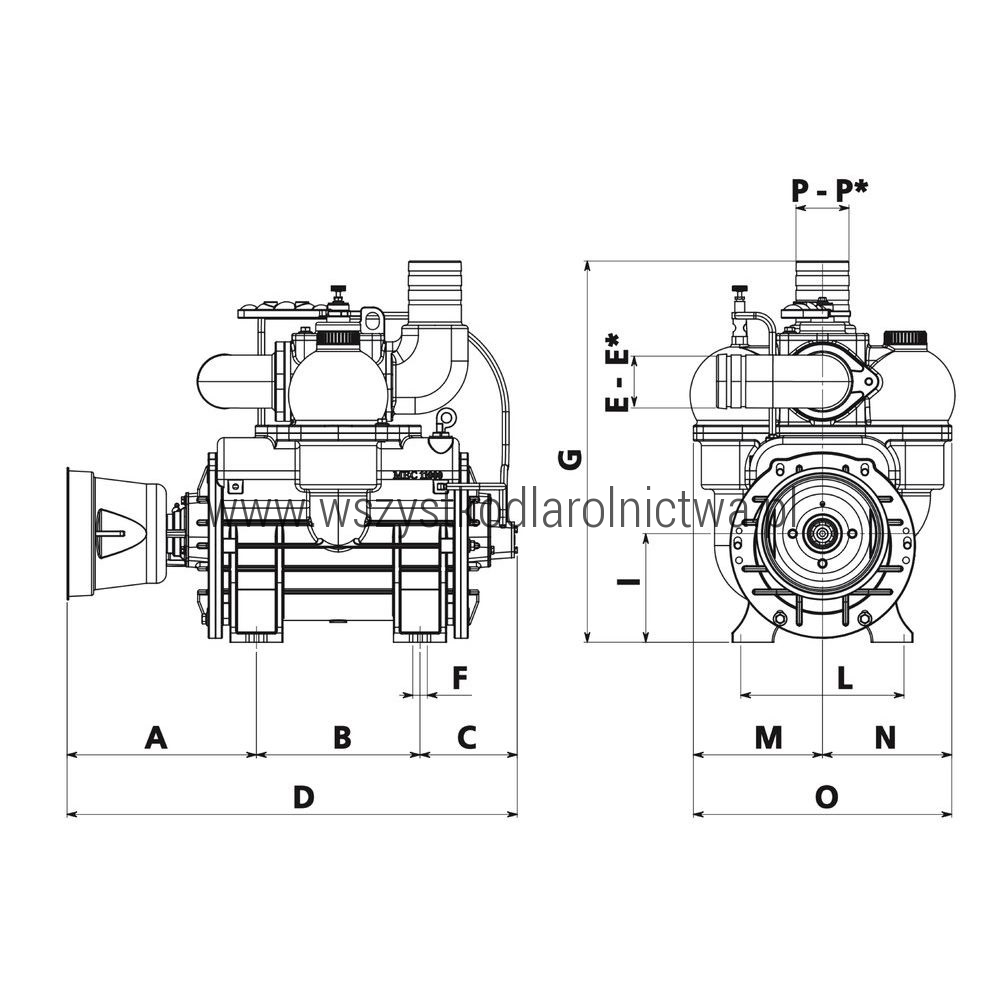

A |
280 mm |
|
B |
189 mm |
|
P |
80 mm |
|
i |
164 mm |
|
G [BSP] |
575 mm |
|
Maks. przepływ |
9030 L/m |
|
Zapotrzebowanie mocy przy maks ciśnieniu (kW) |
25 kW |
|
Zapotrzebowanie na moc [maks. podciśnienie] |
16 kW |
|
Obroty max. |
1400 r/min |
|
Ciężar |
132 kg |
|
Wał napędowy |
1 3/8 in |
|
C |
141 mm |
|
Podciśnienie max. |
0.95 BAR |
|
E |
80 mm |
|
F [BSP] |
22 mm |
|
L |
246 mm |
|
M [BSP] |
195 mm |
|
N |
195 mm |
|
O |
390 mm |
|
Maks. ciśnienie absolutne |
2.5 BAR |
|
Maks. ciśnienie względne |
1.5 BAR |
|
Pojemność zbiornika oleju smarowego |
2.5 l |
|
Przyłącze zaworu podciśnieniowego |
1.5 in |
|
Przyłącze zaworu bezpieczeństwa |
2 in |
