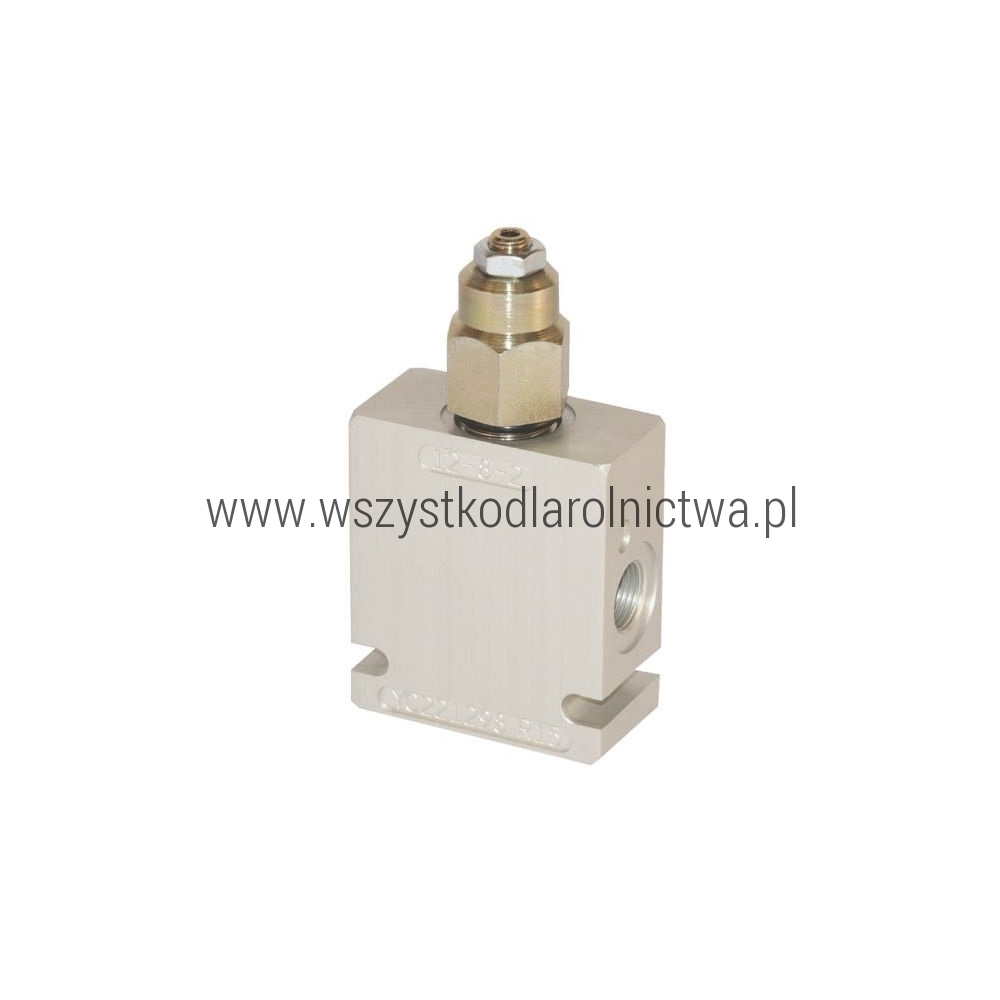

Numer części |
CP4481001 |
|
Jednostka |
Sztuka |
|
Specyfikacje |
- Regulowane funkcje trzymania ładunku i dociskania do przewodu A lub B |
|
Korzyści |
- Umożliwia płynne, kontrolowane ruchy i dokładne pozycjonowanie ciągniętych i pchanych ładunków |
|
Zastosowanie |
- Wysokie ciśnienie i średni strumień przepływu
- Ładowarka teleskopowa
- Wózek widłowy
- Ładowacz czołowy
- Zastosowanie dźwigu |
|
Właściwości |
- Funkcja zabezpieczania przed pęknięciem przewodu
- Ochrona przed ciśnieniem szczytowym spowodowanym przez ekstremalne obciążenia
- Ochrona użytkownika przed kawitacją
- Ciśnienie otwierania: zależnie od ustawienia ciśnienia, ciśnienia obciążenia oraz stosunku ciśnienia sterującego |
|
Składa się z |
- Wkład
- Obudowa |
|

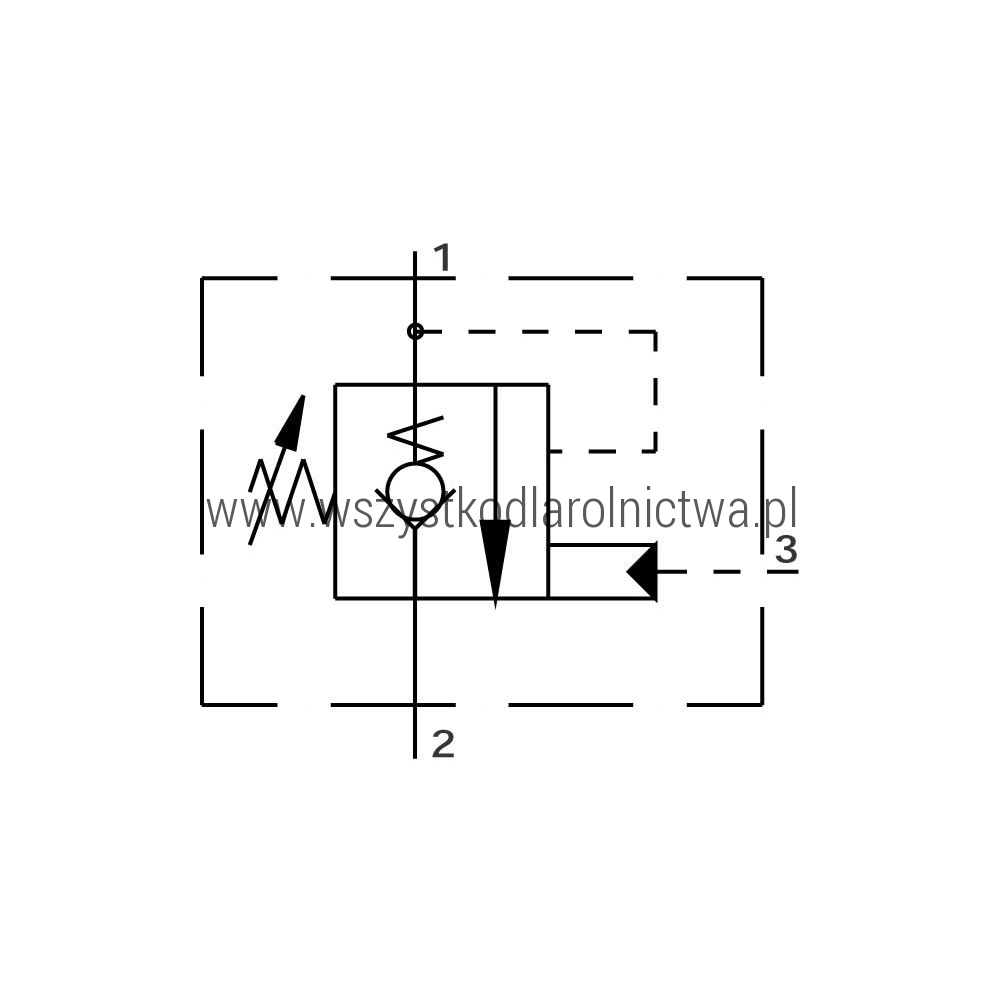

Informacje techniczne |
- HV : Hydraulicznie odciążana komora sprężynowa, A,B i T w położeniu neutralnym powinny być ze sobą połączone
- Ustawienie ciśnienia powinno być ok. 30% większe niż maksymalne ciśnienie obciążania
- O jednostronnym działaniu, konstrukcja wkładu
- Swobodny przepływ z 2 na 1 |
|
Rodzaj regulacji |
Zewn |
|
Otwór |
Aluminium |
|
Przyłącze [BSP] |
1/4" BSP |
|
Listwa podłogowa |
Jako wkładka zaworowa przewodu |
|
Ciśnienie robocze max. |
210 BAR |
|
Materiał |
Obudowa aluminium, uszczelnienia Buna-M |
|
Przepływ |
z 2 do 1 |
|
E |
51.00 mm |
|
Średnica otworu montażowego |
7 mm |
|
Stosunek ciśnienia sterującego |
1 : 4,5 |
|
Pasuje do |
Główną funkcją zaworu zwrotnego jest zapobieganie niekontrolowanym ruchom ciężaru ustawianego hydraulicznie lub niedopuszczenie do wykonania ruchu wyprzedzającego przez ciągnący siłownik, gdy np. uruchomi się zawór sterujący lub gdy pompa przestanie wytwarzać ciśnienie. Ponadto nadaje się do regulacji prędkości lub jako zawór bezpieczeństwa w przypadku pęknięcia przewodu przy cylindrach lub silnikach . |
|

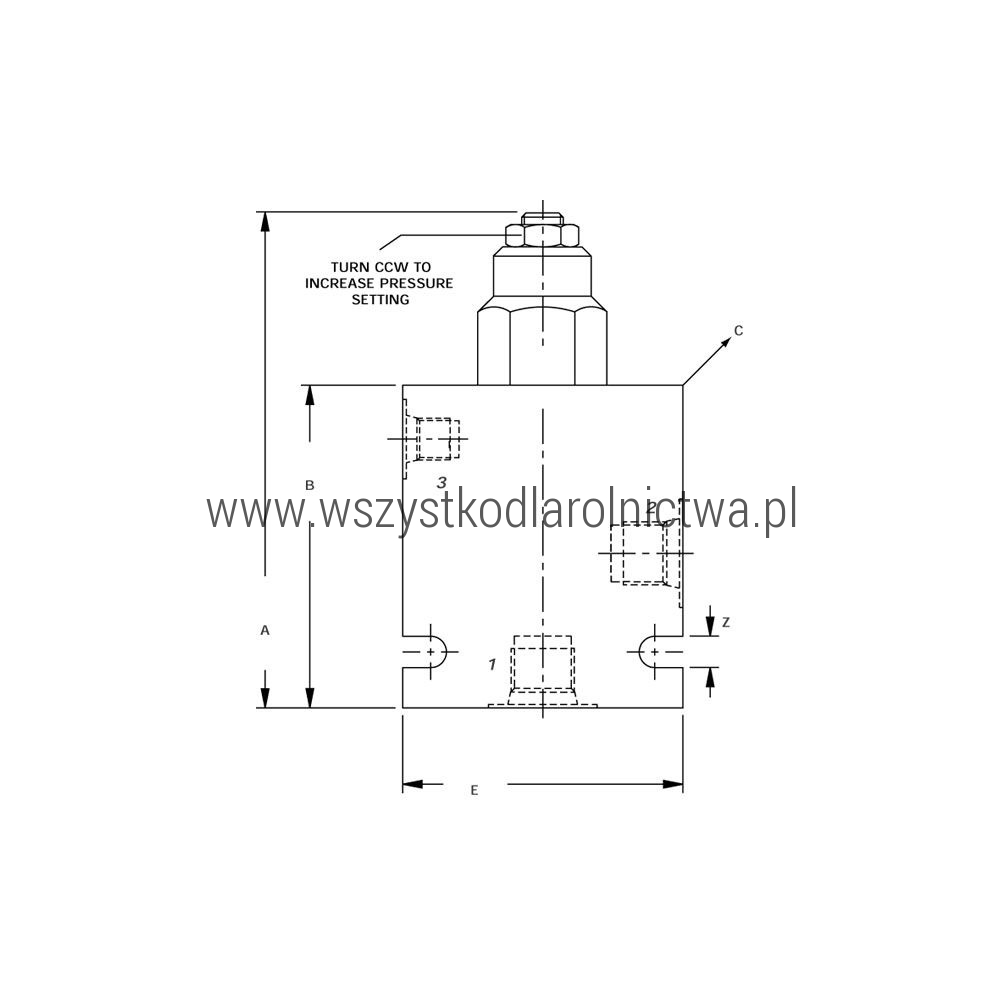

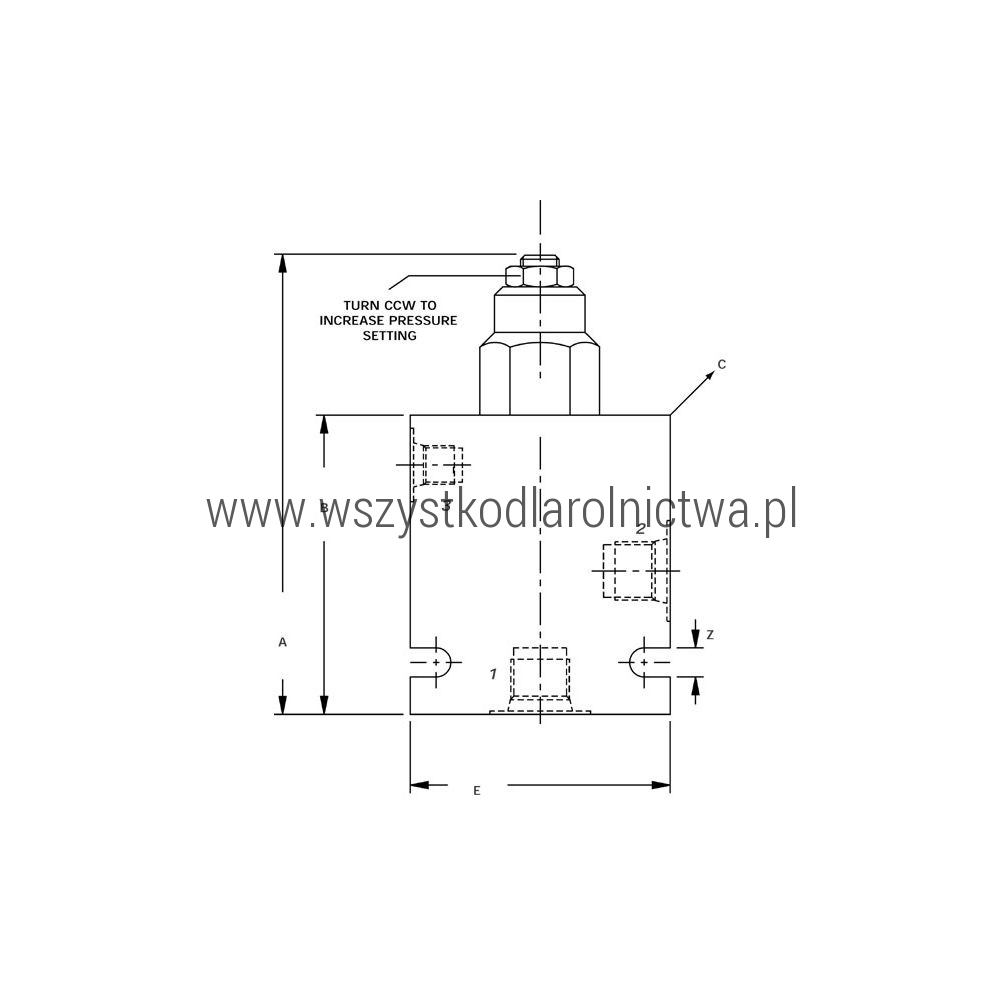

A Długość |
112 mm |
|
B Wysokość |
63 mm |
|
C Grubość |
32 mm |
|
Z Z |
7 mm |
|
Ciśnienie otwarcia |
1 bar BAR |
|
Zakres ciśnienia |
103 - 210 BAR |
|
Przepływ max. |
20 L/m |
