Numer części |
DN80VNCN |
|
Jednostka |
Sztuka |
|
Specyfikacje |

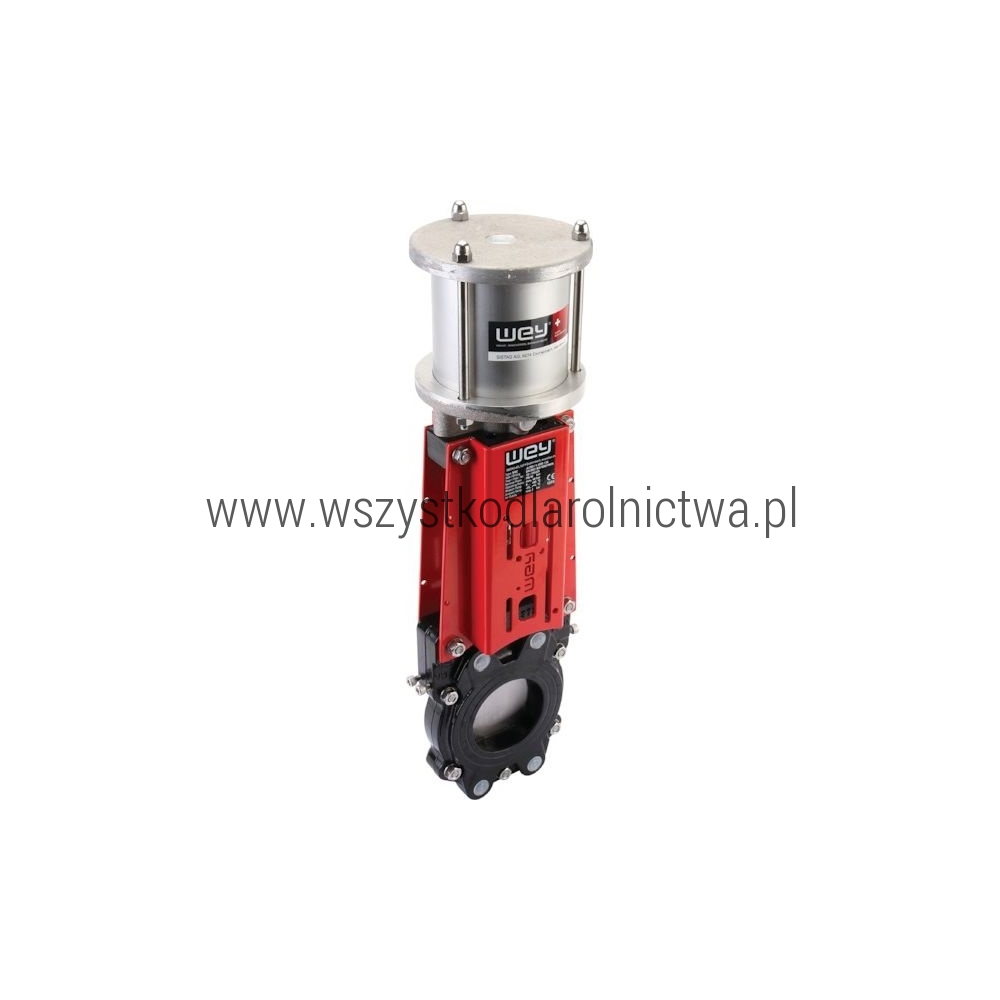

- Uruchamianie zasuwy kołnierzowej za pomocą podwójnie działającego siłownika pneumatycznego
- Szczelność przepływu rurowego poprzez uszczelnienie od wzdłużnej strony płyty
- Regulowana szczelność poprzeczna utrudnia wypływ cieczy na zewnątrz
- Uformowana na kształt noża płyta zasuwy ścina obiekty stałe
- Brak osadów dzięki zgarniakowi i specjalnej geometrii płyty |
|
Korzyści |
- Absolutna cieczoszczelność
- Długa żywotność
- Wysoki poziom bezpieczeństwa pracy |
|
Zastosowanie |
- Instalacje biogazu: resztki żywności, gnojowica, NAWARO (surowce odnawialne), itp.
- Oczyszczalnie: ścieki surowe, osad z osadników wstępnych, fekalia itp.
- Przemysł cukrowniczy: instalacje do mycia buraków itp.
- Przemysł spożywczy: przenośniki do transportu zbóż, warzyw.
- Przemysł papierniczy i celulozowy |
|
Właściwości |
- Ciśnienie sterujące 6 do 8 bar na siłowniku
- Siłownik pneumatyczny z amortyzacją powietrzną zapobiega uderzeniom ciśnienia
- Materiał obudowy: GG25 z wykładziną z żywicy epoksydowej EKB
- Konstrukcja wsporcza: stal nierdzewna z wykładziną z żywicy epoksydowej EKB
- Pyta: stal nierdzewna 1.4404
- Wrzeciono/tłoczysko: stal nierdzewna 1.4404
- Uszczelnienie: EPDM
- Zakres temperatur: od -20°C do +130°C |
|
Informacje techniczne |
- Otwory kołnierza wg: PN 10/16 - próba wg EN 1092 / ISO 7005
- Długość konstrukcyjna: EN 558-1 / ISO 5752 szereg 20
- Dalsze wersje dostępne na życzenie |
|

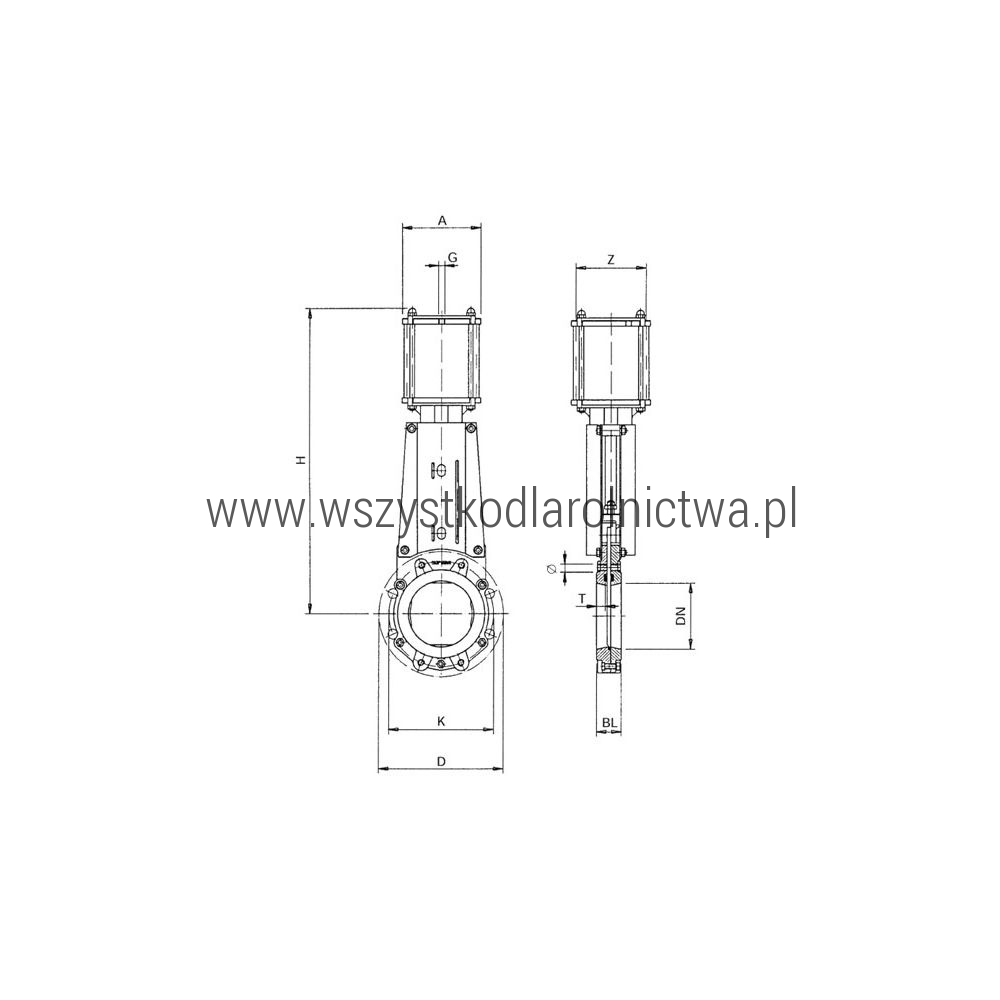

Gwint M |
M16 |
|
A A |
140 mm |
|
DN Średnica znamionowa |
80 mm |
|
BL Grubość |
46 mm |
|
H Odstęp, środkowy otwór do górnej części |
462 mm |
|
G Gwint [BSP] |
1/4 BSP |
|
D Średnica zewnętrzna, kołnierz |
200 mm |
|
K Średnica obwodu śruby |
160 mm |
|
Z Z |
100 mm |
|
Maks. ciśnienie robocze |
10 BAR |
